高性能高速红外热像仪

高性能高速红外热像仪

Telops FAST 热像仪系列提供了市场上速度最快的红外热像仪。这些热像仪可满足从短波到超长波红外波段的广泛测量需求和应用。

FAST 热像仪具有较高灵敏度、出色的时间分辨率和专有的自动曝光控制 (AEC),非常适合分析动态事件,如弹道、燃烧或实验力学实验。

主要优势

超高速
FAST 系列包括市场上最快的热像仪,全帧模式下速度可高达 3100 fps,子窗口模式下可高达 120000 fps。
永久校准
FAST 热像仪从通电开始在就针对所有工作条件下提供记过标定的辐射测量。
自动曝光控制
热像仪可根据场景自动调整曝光时间,以达到最佳成像效果。

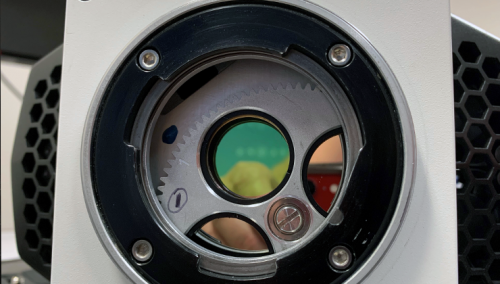

4 孔位滤光轮
FAST 系列具有实用的 4 孔位滤光轮,方便在不断变化的测量场景中使用。
防水防尘

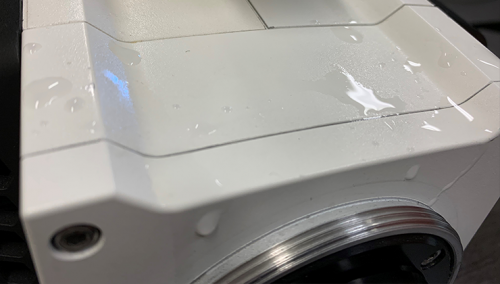

经过认证的 IP67 密封外壳,十分适合现场测量。

应用案例

铁路检查

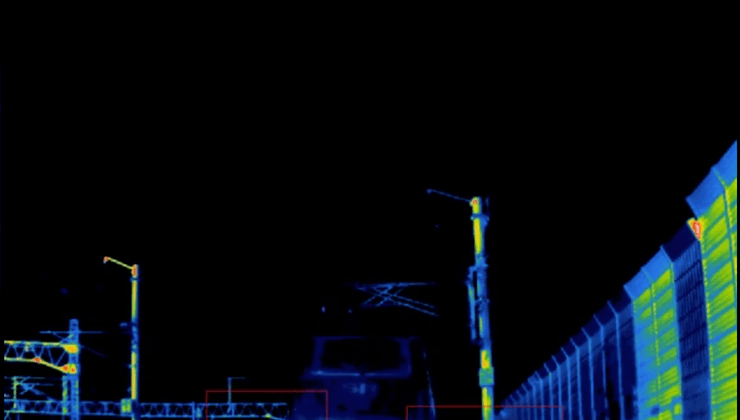

韩国 Joowon Industrial 利用多个 FAST 热像仪观察铁路上的热点,以防发生事故。
拉伸试验

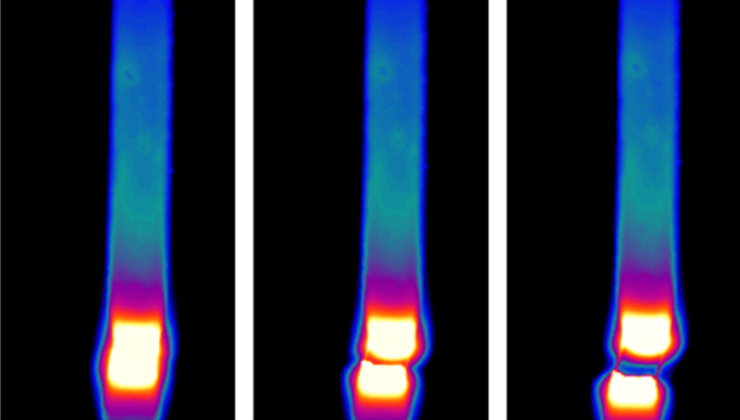

在这一典型实验力学试验中,将从两端拉伸金属样品,以研究其强度、弹性和断裂点。
燃烧分析
在这里,您可以看到甲烷空气预混合燃料供能的柴油发动机的喷射过程。活塞顶被蓝宝石窗口取代,以进行燃烧杯成像。图片由意大利国家研究会汽车研究所提供。
手机按键

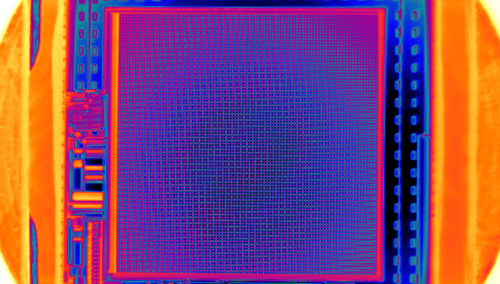

这张 iPhone 指纹识别按键的清晰图像是用配有 G1x 镜头的 FAST 高清热像仪拍摄的。
油炉检测

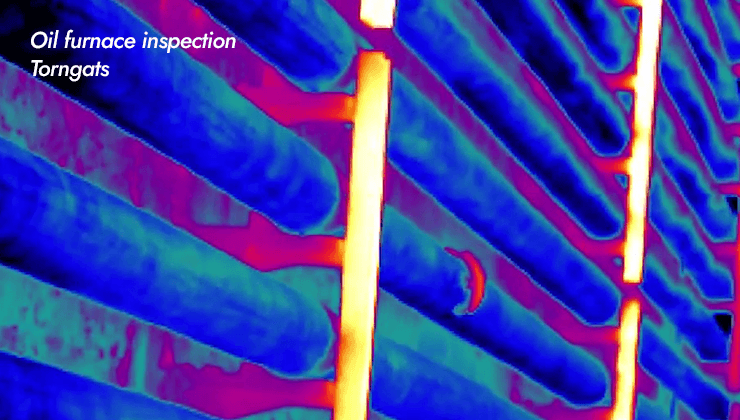

在这里,FAST 热像仪用于检测油炉中的缺陷。图片由 Torngats 提供。
弹道冲击
在这里,您会看到弹丸撞击复合材料的效果。
霍普金森杆

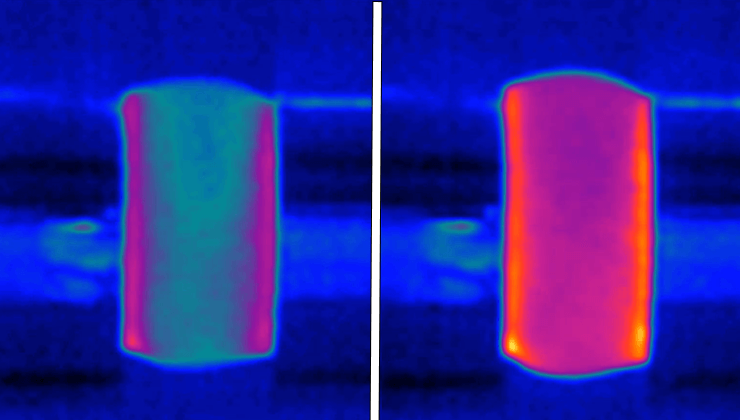

在另一典型的实验力学试验中,使用Split-Hopkinson 杆对样品进行压缩,研究其在受到冲击时的阻力和行为。与 NTNU 的 Structural Impact Laboratory (SIMLab) 合作。
热传导

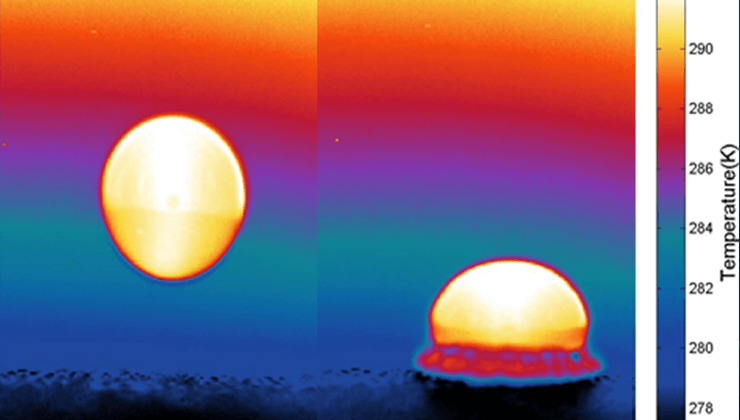

在本视频中,下落的液滴和稳定在 0°C 的金属表面之间进行高速热传导测量实验。且使用了配有 G1x 显微镜镜片的 FAST M3k。
光谱范围 (µm) 探测器/传感器 类型 子窗口中的最大采集频率 (Hz) 最大采集频率(全窗口)(Hz) 空间分辨率 (px) 像素大小 (µm) 过滤器数量
FAST S1K 0.9 - 1.7 μm InGaAs 1000 109000 640 x 512 20 4
FAST S2K 0.9 - 1.7 InGaAs 1730 150000 640 x 512 20 No Filter
FAST S800 0.9 - 1.7 μm InGaAs 865 33000 640 x 512 20 No Filter
短波系列
光谱范围 (µm) 探测器/传感器 类型 子窗口中的最大采集频率 (Hz) 最大采集频率(全窗口)(Hz) 空间分辨率 (px) 像素大小 (µm) 过滤器数量
FAST M100k 3.0 - 4.9 MCT 115 120000 640 x 512 16 4
FAST M1500vx 1.5 - 5.4 InSb 500 17000 640 x 512 25 4
FAST M1500vx (Opt.) 3.0 - 5.0 (Opt.) InSb 500 17000 640 x 512 25 4
FAST M1500x 1.5 - 5.4 InSb 1400 80000 320 x 256 30 4
FAST M1500x (Opt.) 3.0 - 5.0 (Opt.) InSb 1400 80000 320 x 256 30 4
FAST M200 1.5 - 5.1 InSb 210 5600 640 x 512 15 4
中波系列
光谱范围 (µm) 探测器/传感器 类型 子窗口中的最大采集频率 (Hz) 最大采集频率(全窗口)(Hz) 空间分辨率 (px) 像素大小 (µm) 过滤器数量
FAST L200 7.7 - 9.3 MCT 230 17200 640 x 512 15 4
FAST V350x 7.5 - 11.5 SLS 345 14100 320 x 256 30 4
FAST V500vx 7.5 - 11.5 SLS 500 17000 640 x 512 25 4
长波和超长波系列
25-mm lens
For wide-field-of-view applications.
50-mm lens
For medium-field-of-view applications.
100-mm lens
For narrow-field-of-view applications.
200-mm lens
For long-distance applications.
G1x lens
Telops-designed 1X Microscope
G4x lens
4X Microscope
